| Kábelcsatlakozó peremek,
polikarbonát (PC), IP 65 (EN 60529), szürke RAL 7035, lángállóság UL
94-V1 |
| Méret |
Rend.
szám |
Típus |
Leírás |
A
kivitel képe |

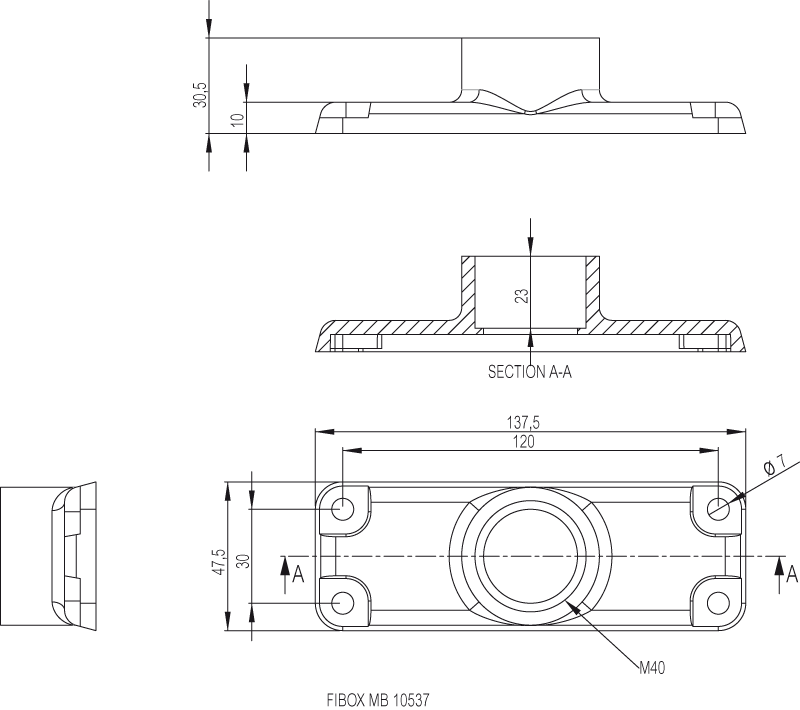

| 140x49x10 |
3530537 |
MB
10537 |
1-es
méret • 1xM40 |
|

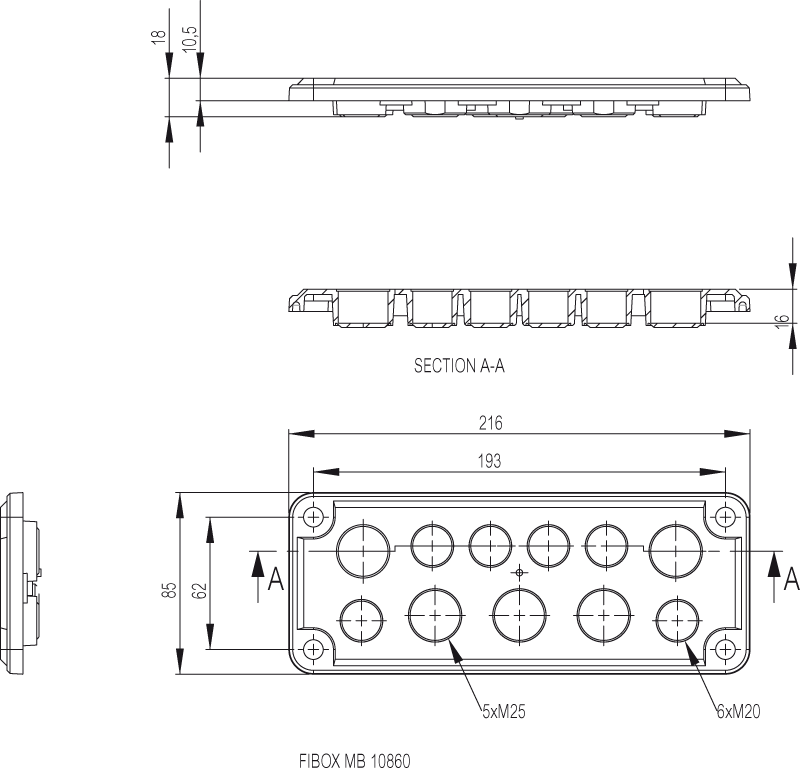

| 216x85x10 |
3590860 |
MB
10860 SET |
2-es
méret • 5xM25+6xM20 perem, tömítés és
csatlakozó készlet |
| 216x85x10 |
3590861 |
MB
10861 SET |
2-es
méret • 2xM25+4xM20 perem, tömítés és csatlakozó készlet |

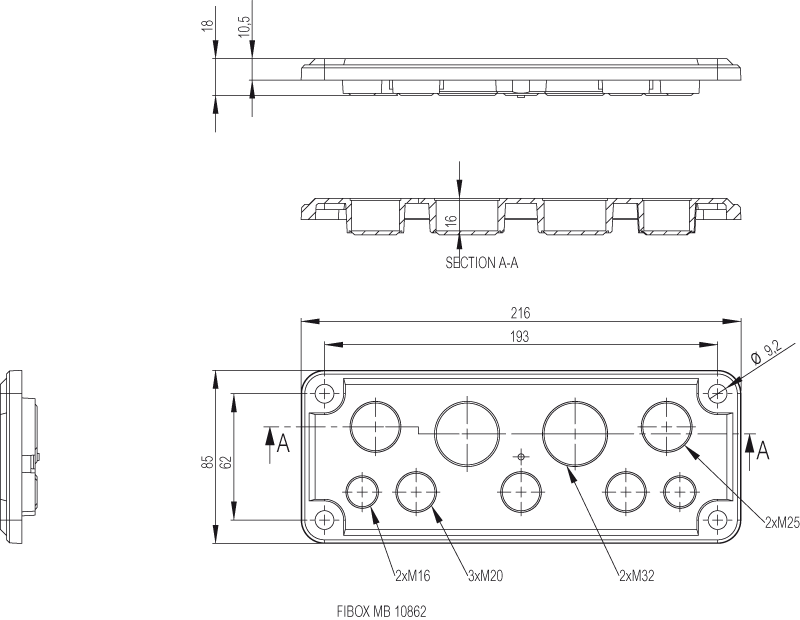

| 216x85x10 |
3590862 |
MB
10862 SET |
2-es
méret • 2xM16+4xM20+2xM25+2xM32 perem, tömítés és csatlakozó készlet |

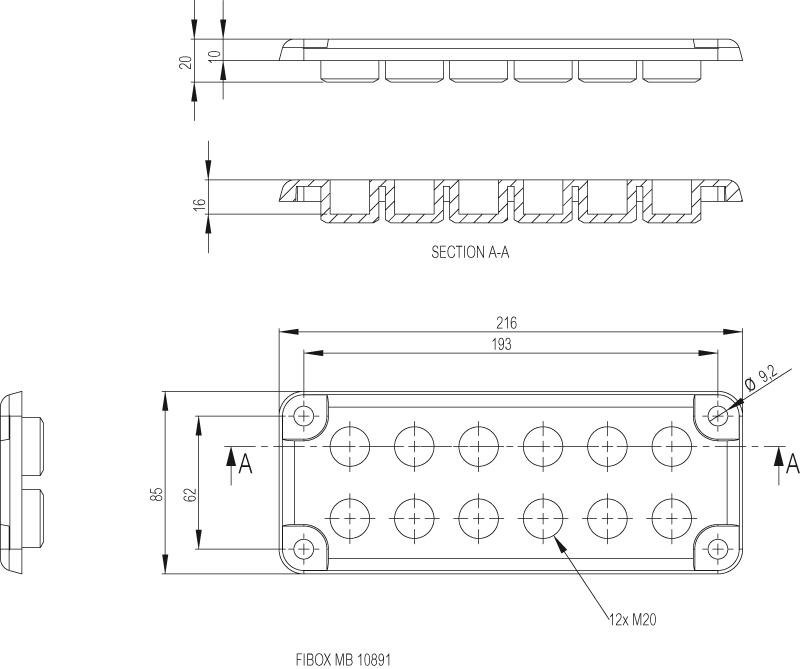

| 216x85x10 |
3590891 |
MB
10891 SET |
2-es
méret • 12xM20 perem, tömítés és csatlakozó készlet |

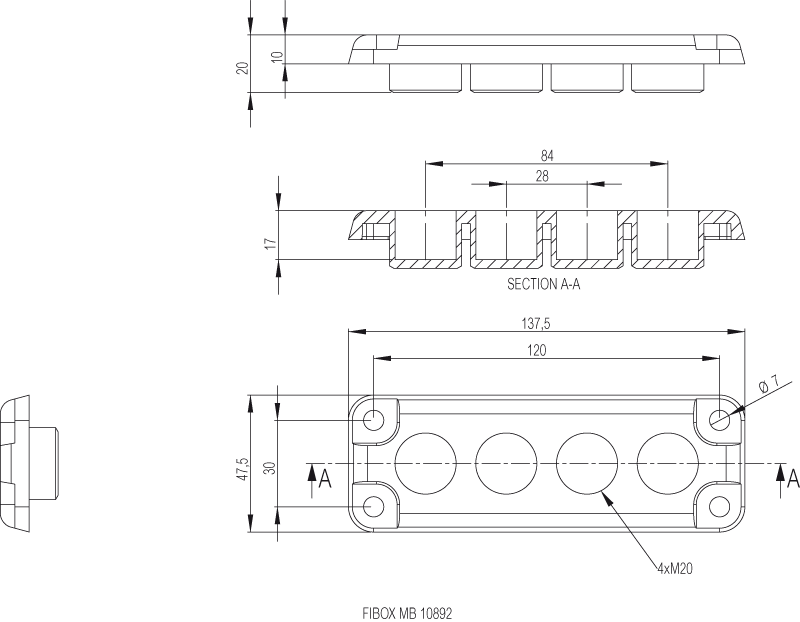

| 140x49x10 |
3590892 |
MB
10892 SET |
1-es
méret • 4xM20 perem, tömítés és csatlakozó készlet |
| Kitörhető
peremek, polikarbonát (PC), IP 65 (EN 60529), szürke RAL 7035,
lángállóság UL 94-V1 |

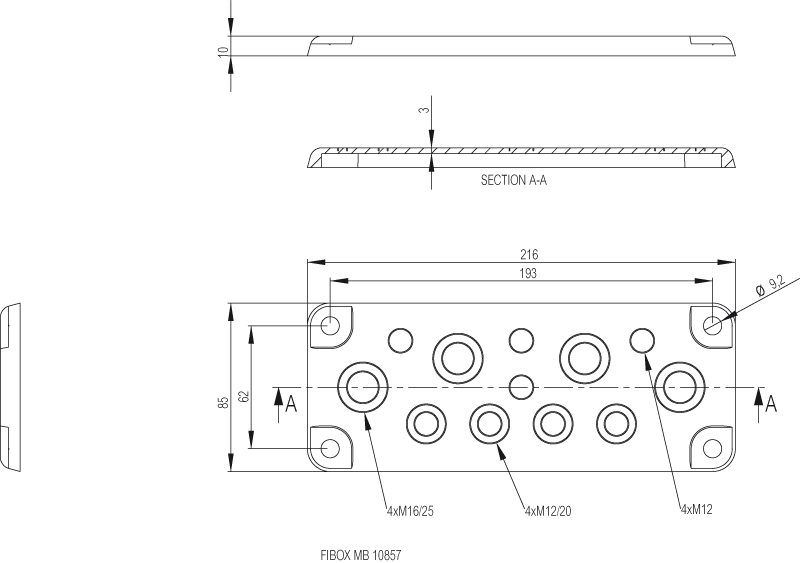

| 216x85x10 |
3590857 |
MB
10857 SET |
2-es
méret •
4xM12+4xM12/M20+4xM16/M25 perem,
tömítés és csatlakozó készlet |
 |

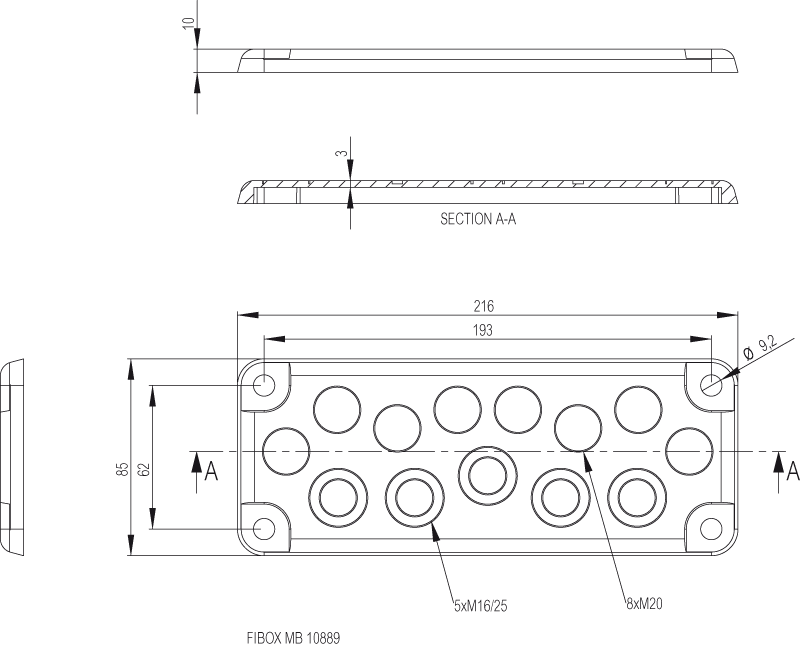

| 216x85x10 |
3590889 |
MB
10889 SET |
2-es
méret • 8xM20+5xM25/M16 perem,
tömítés és csatlakozó készlet |

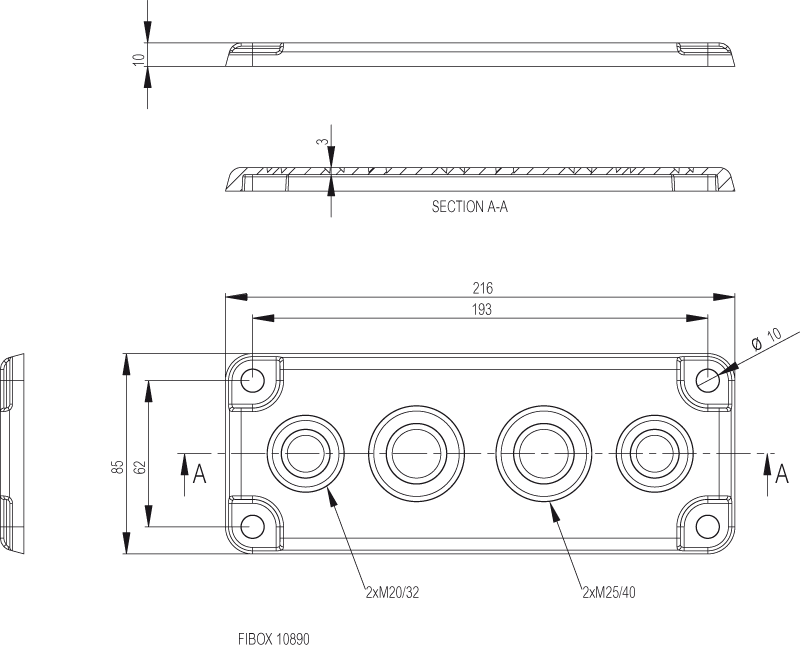

| 216x85x10 |
3590890 |
MB
10890 SET |
2-es
méret • 2xM32/M20+2xM40/M25 perem,
tömítés és csatlakozó készlet |
| TPE, IP 65 (EN 60529),
lángállóság UL 94HB, szürke RAL 7035, hőm. tartomány -40 ° ... + 120 °
C, a készlet: karima és MB 10670/10671 peremek csavarokkal |

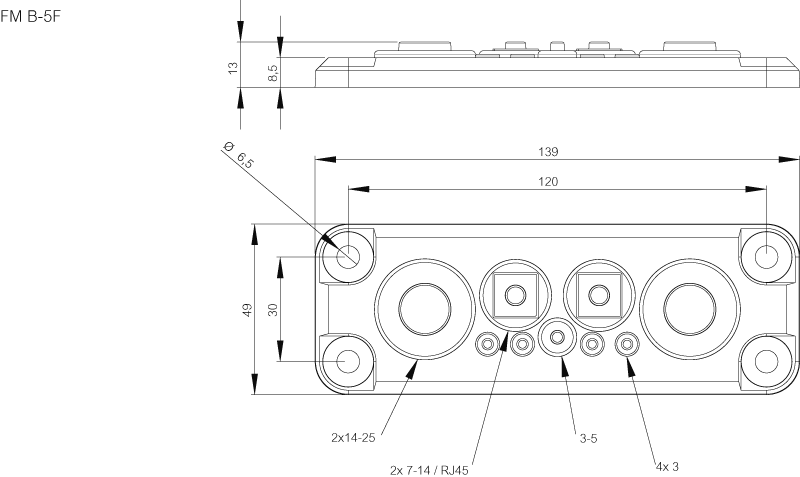

| 140x49 |
3590794 |
FMB
5F-SET |
1-es
méret • Átvezető
8db (ø 2,5-25 mm), opcionális RJ-45 |
 |
| 217x85 |
3590795 |
FMC
3F-SET |
2-es
méret • Átvezető
7db (ø 3-55 mm) |

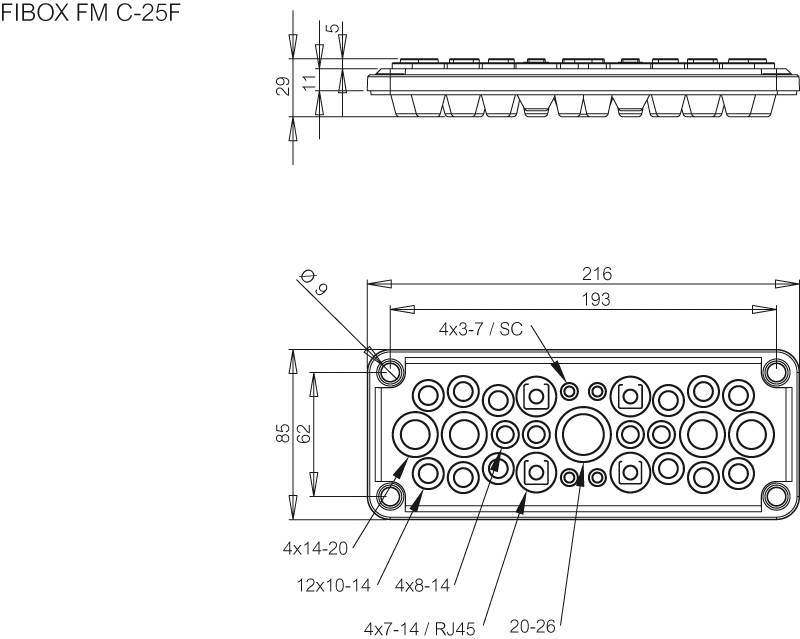

| 217x85 |
3590796 |
FMC
25F-SET |
2-es
méret • Átvezető
29db (ø 3-26 mm), opcionális RJ-45 |

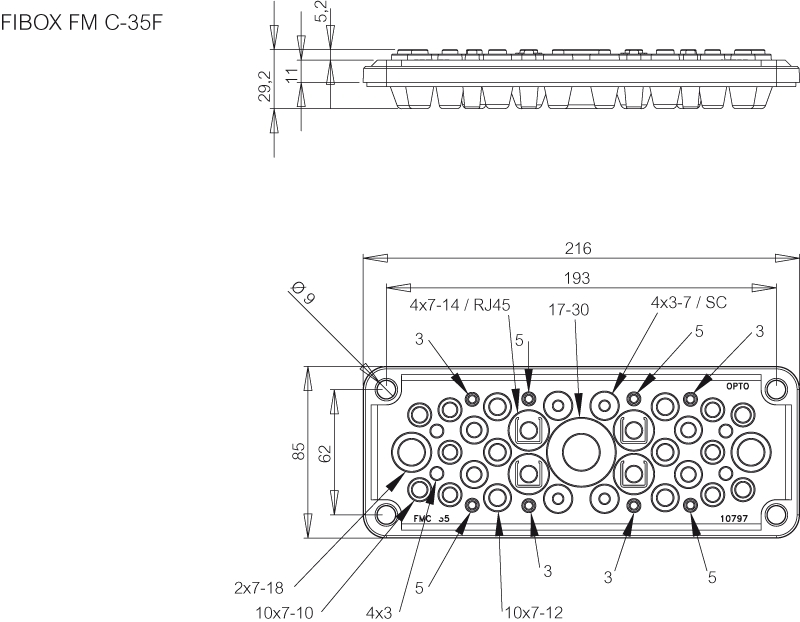

| 217x85 |
3590797 |
FMC
35F-SET |
2-es
méret • Átvezető
43db (ø 3-30 mm), opcionális RJ-45 |
| Perem
csatlakozók
és tömítések |
|
3570671 |
MB
10671 |
1-es
méret •
csatlakozó készlet 4 csavarral |
 |
|
3570670 |
MB
10670 |
2-es
méret • csatlakozó
készlet 4 csavarral |
|
3570672 |
MB
10672 |
3-as
méret • csatlakozó
készlet 4 csavarral |
|
3510437 |
MK
10437 |
1-es
méret • perem
tömítés |
|
|
3510438 |
MK
10438 |
2-es
méret • perem tömítés |
|
3510439 |
MK
10439 |
3-as
méret • perem tömítés |
| KÁBELBEVEZETŐK
és dobozok |

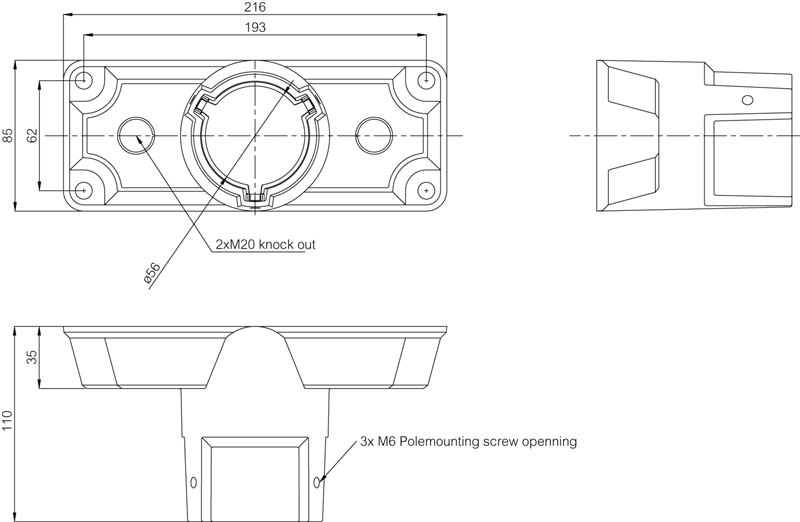

| 1x28-60
mm |
3550387 |
EPA
2160 |
Kábelbevezető (2-es
méret), 1 kábelhez |
 |

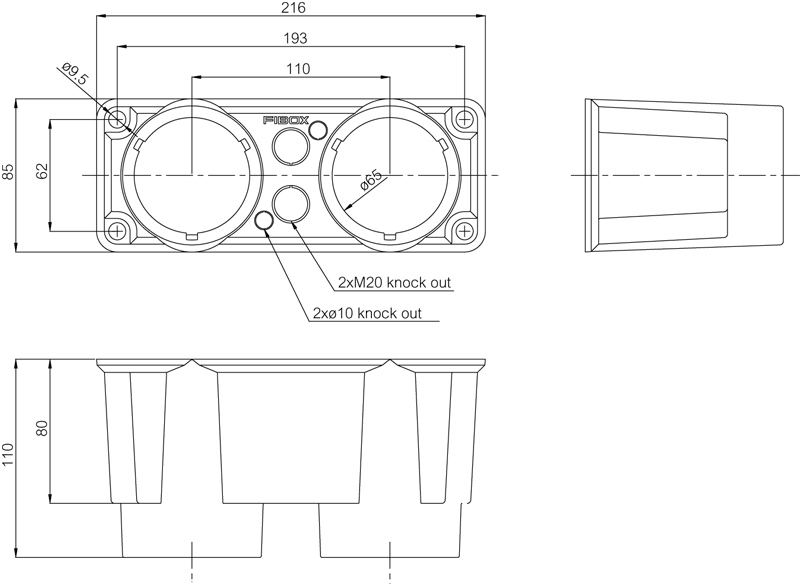

| 2x28-60
mm |
3550388 |
EPA
2260 |
Kábelbevezető (2-es
méret), 2 kábelhez |
|
3550056 |
EPA
2160 SET
|
Kábelbevezető
szett |
|
3550052 |
EPA 2260 SET |
Kábelbevezető szett |
|
3730261 |
MB 2260A |
Kábelbevezető kiegészítő
készlet |
| 280x280x100 |
3530700 |
EPA-OE |
Kábelbevezető doboz |
| 380x280x150 |
3530702 |
EPA-PL |
Kábelbevezető doboz |
| 3-6 mm |
7016400 |
GPA M12 |
PA
kábelbevezető (IP
68 - 5 bar), M12x1,5; hosszított kivitel rend. szám:
7016533 |
 |
| 5-10 mm |
7016401 |
GPA M16 |
PA
kábelbevezető (IP
68 - 5 bar), M16x1,5;
hosszított kivitel rend. szám: 7016534 |
| 8-13 mm |
7016402 |
GPA M20 |
PA
kábelbevezető (IP
68 - 5 bar), M20x1,5;
hosszított kivitel rend. szám: 7016535 |
| 11-17 mm |
7016403 |
GPA M25 |
PA
kábelbevezető (IP
68 - 5 bar), M20x1,5;
hosszított kivitel rend. szám: 7016536 |
| 15-21 mm |
7016404 |
GPA M32 |
PA
kábelbevezető (IP
68 - 5 bar), M20x1,5;
hosszított kivitel rend. szám: 7016537 |
| 19-28 mm |
7016405 |
GPA M40 |
PA
kábelbevezető (IP
68 - 5 bar), M40x1,5;
hosszított kivitel rend. szám: 7016538 |
| 27-35 mm |
7016406 |
GPA M50 |
PA
kábelbevezető (IP
68 - 5 bar), M50x1,5;
hosszított kivitel rend. szám: 7016539 |
| 32-42 mm |
7016407 |
GPA M63 |
PA
kábelbevezető (IP
68 - 5 bar), M63x1,5;
hosszított kivitel rend. szám: 7016540 |
| M12x1,5 |
7016408 |
GPA M12-B |
PA rögzítő anya |
 |
| M16x1,5 |
7016409 |
GPA M16-B |
PA rögzítő anya |
| M20x1,5 |
7016410 |
GPA M20-B |
PA rögzítő anya |
| M25x1,5 |
7016411 |
GPA M25-B |
PA rögzítő anya |
| M32x1,5 |
7016412 |
GPA M32-B |
PA rögzítő anya |
| M40x1,5 |
7016413 |
GPA M40-B |
PA rögzítő anya |
| M50x1,5 |
7016414 |
GPA M50-B |
PA rögzítő anya |
| M63x1,5 |
7016415 |
GPA M63-B |
PA rögzítő anya |

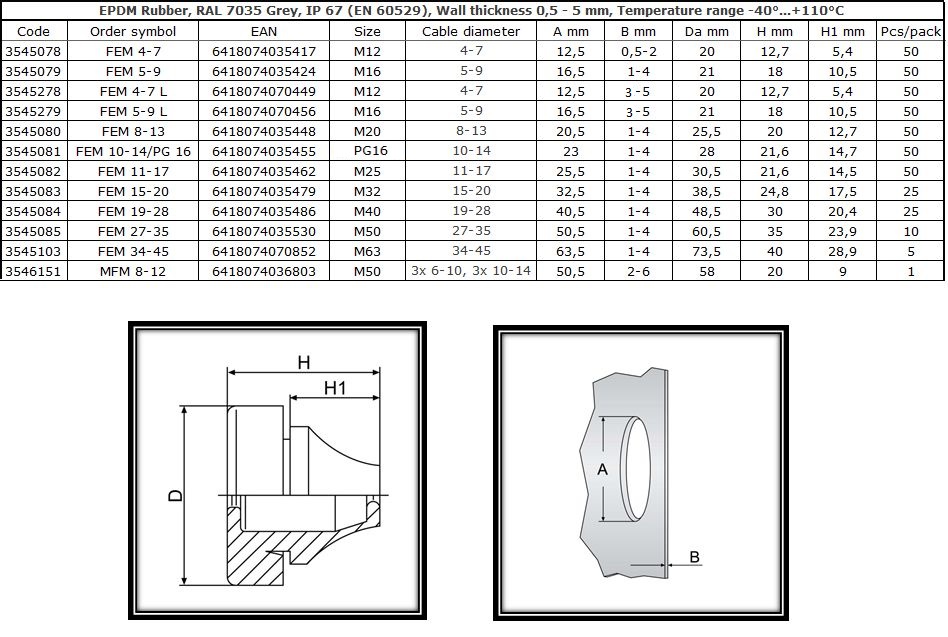

| 4-7 mm |
3545078 |
FEM 4-7 |
EPDM
membrános
kábelbevezető M12; Kloroprén gumi kivitel rend. száma: 3545088 |
 |
| 5-9 mm |
3545079 |
FEM 5-9 |
EPDM
membrános
kábelbevezető M16; Kloroprén gumi kivitel rend. száma: 3545089 |
| 4-7 mm |
3545278 |
FEM 4-7 L |
EPDM
membrános
kábelbevezető M12; Kloroprén gumi kivitel rend. száma: 3545088 |
| 5-9 mm |
3545279 |
FEM 5-9 L |
EPDM
membrános
kábelbevezető M16; Kloroprén gumi kivitel rend. száma: 3545089 |
| 8-13 mm |
3545080 |
FEM 8-13 |
EPDM
membrános
kábelbevezető M20; Kloroprén gumi kivitel rend. száma: 3545090 |
| 10-14 mm |
3545081 |
FEM 10-14/PG
16 |
EPDM
membrános
kábelbevezető PG16; Kloroprén gumi kivitel rend. száma: 3545091 |
| 11-17 mm |
3545082 |
FEM 11-17 |
EPDM
membrános
kábelbevezető M25; Kloroprén gumi kivitel rend. száma: 3545092 |
| 15-20 mm |
3545083 |
FEM 15-20 |
EPDM
membrános
kábelbevezető M32; Kloroprén gumi kivitel rend. száma: 3545093 |
| 19-28 mm |
3545084 |
FEM 19-28 |
EPDM
membrános
kábelbevezető M40; Kloroprén gumi kivitel rend. száma: 3545094 |
| 27-35 mm |
3545085 |
FEM 27-35 |
EPDM
membrános
kábelbevezető M50; Kloroprén gumi kivitel rend. száma: 3545095 |
| 34-45 mm |
3545103 |
FEM 34-45 |
EPDM
membrános
kábelbevezető M63; Kloroprén gumi kivitel rend. száma: 3545104 |
| 3x6-10 mm,
3x10-14 mm |
3546151 |
MFM 8-12 |
EPDM
membrános
kábelbevezető M50 |

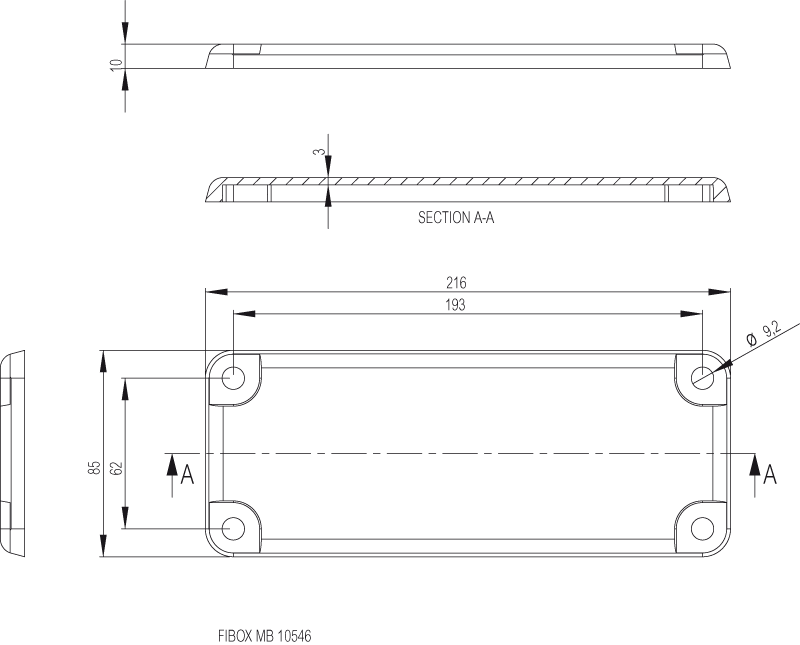

| 216x85x10 |
3530546 |
MB 10546 |
2-méret fedőlap;
Polikarbonát (PC), IP 66 (EN 60529), szürke RAL 7035, lángállóság UL
94-V1 |
 |
| 332x127x15 |
3530324 |
MB 10324 |
3-méret fedőlap;
Polikarbonát (PC), IP 66 (EN 60529), szürke RAL 7035, lángállóság UL
94-V1 |
| Megjegyzés: |
-
a méretek külső
befoglaló méreteket
jelentenek mm-ben.
- a méretekre klikkelve megjelenik a méretrajz egy
külön ablakban. |
