| Ellenőrző ablakok | Ventillációs eszközök | |||||||
| Méret | Rend. szám | Típus | Leírás | Méret | Rend. szám | Típus | Leírás | |

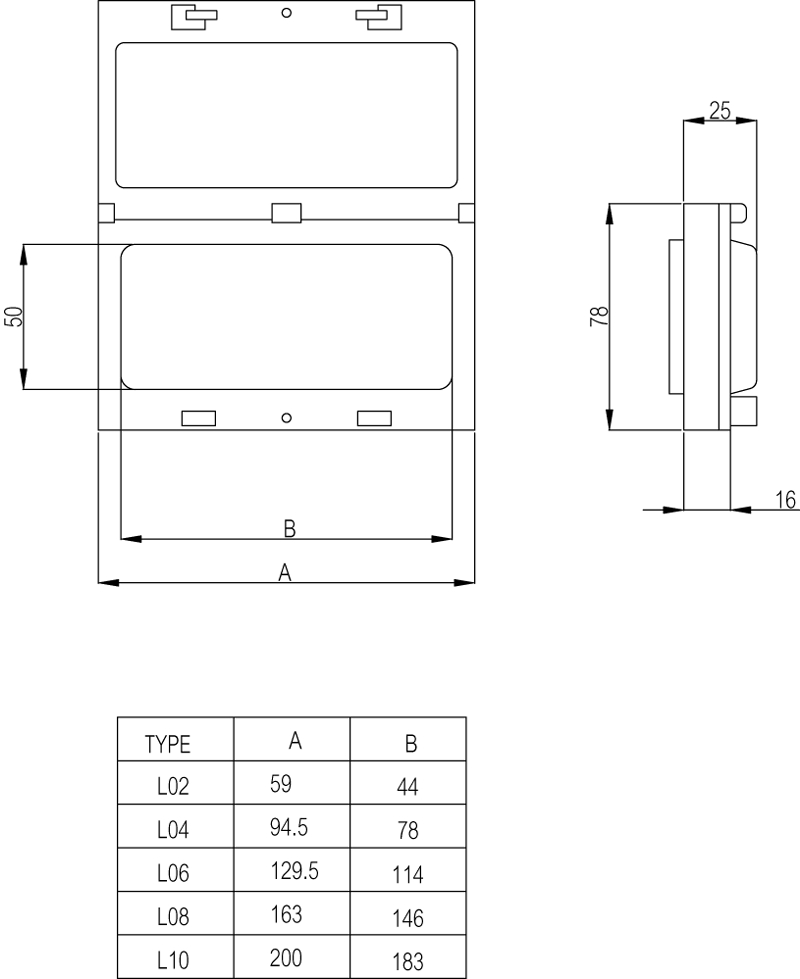

| 60x77 | 3730660 | L 02 | Ablak 2 modulra (víztiszta fedél) | 70x50x20 | 3541564 | MB 10564 II | Szellőztető készülék (IP 44, tömítettl) csavarok | |
| 96x77 | 3730661 | L 04 | Ablak 4 modulra (víztiszta fedél) | 3540858 | MB 10858 II | Rács / szűrőtartó az MB 10564 II típushoz | ||
| 130x77 | 3730662 | L 06 | Ablak 6 modulra (víztiszta fedél) | 3540859 | MB 10859 II | Ventillációs elem tartója csavarokkal | ||
| 162x77 | 3730663 | L 08 | Ablak 8 modulra (víztiszta fedél) | PG 13,5 | 3540631 | MB 10631 | Ventillációs elem (IP 33) | |
| 199x77 | 3730664 | L 10 | Ablak 10 modulra (víztiszta fedél) | |||||

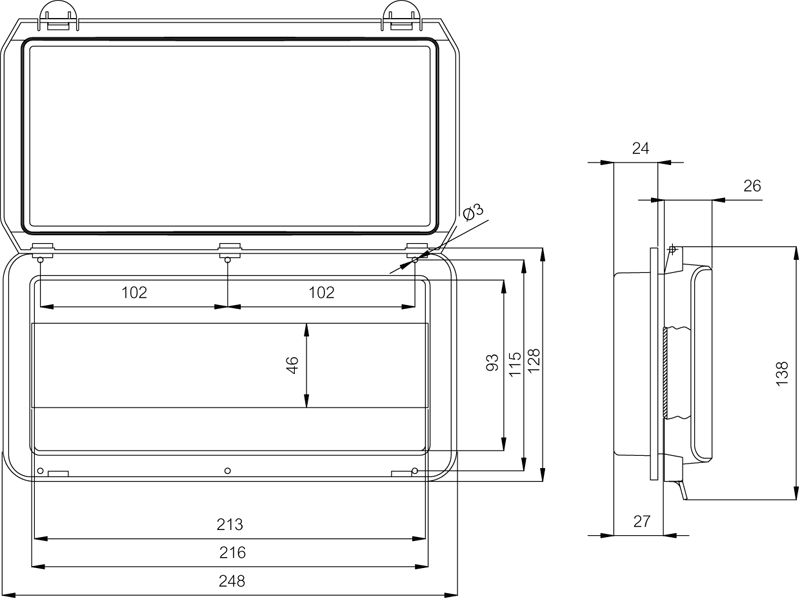

| 248x128 | 3730775 | L 12 II | Ablak 12 modul számára (füstszínű átlátszó fedél) | |||||

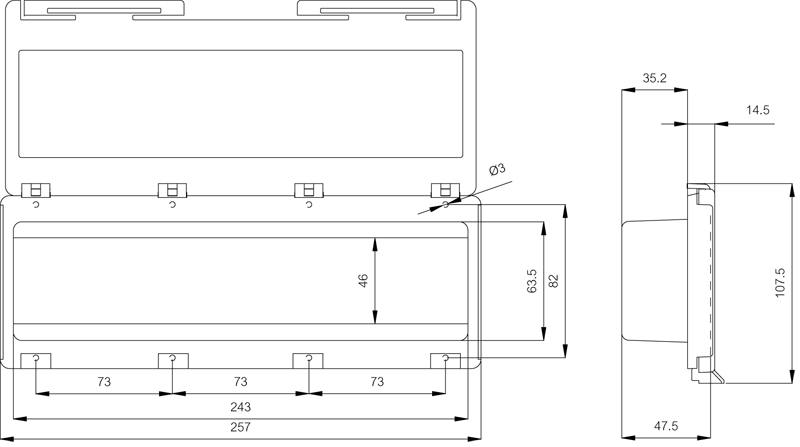

| 257x108 | 3730692 | L 13 | Ablak 13 modul számára (füstszínű átlátszó fedél) | |||||

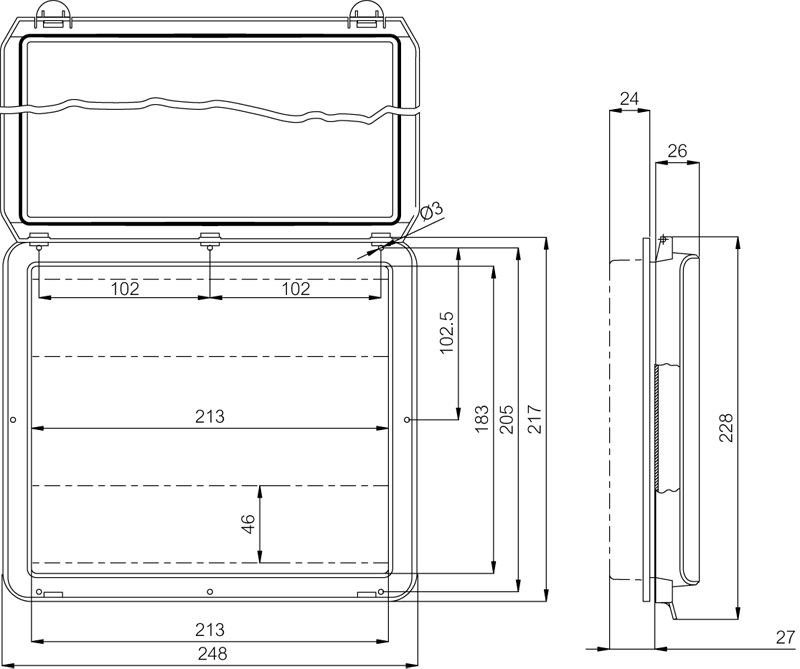

| 248x218 | 3730776 | L 24 II | Ablak 24 modul számára (füstszínű átlátszó fedél) | |||||

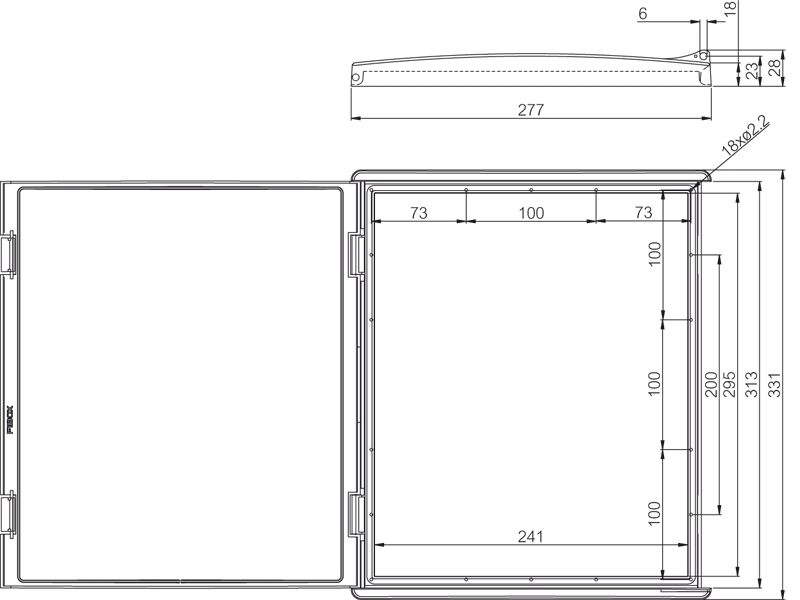

| 331x277 | 4512298 | L 43 II | Ablak 26 modul számára (füstszínű átlátszó fedél) |
Nyomás
kiegyenlítők, kondenzvíz levezető
|
||||

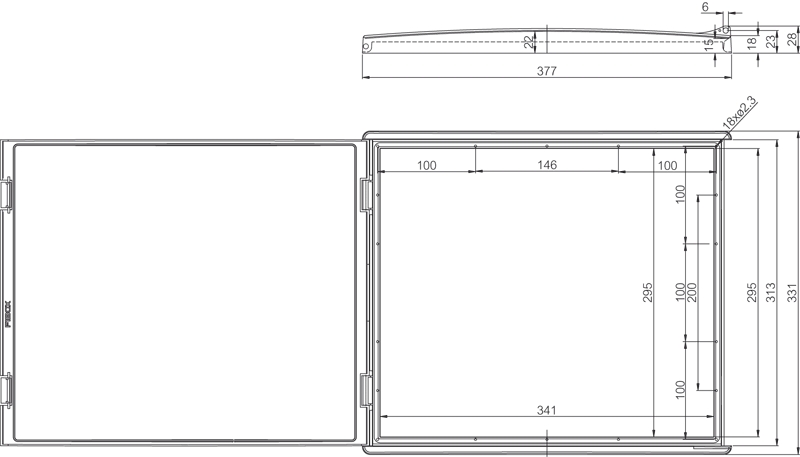

| 377x331 | 4512299 | L 44 II | Ablak 36 modul számára (füstszínű átlátszó fedél) | Méret | Rend. szám | Típus | Leírás | |
| 3730621 | B12 10621-45 | Előlap 12 modulos ablakhoz | M12x1,5 | 7016702 | GVPPA M12 | Nyomás kiegyenlítő (IP 68, szürke) 6 mm | ||
| 3730620 | B24 10620-45 | Előlap 2x12 modulos ablakhoz | M12x1,5 | 7016700 | GVPPA M12L | Nyomás kiegyenlítő (IP 68, szürke) 10 mm | ||
| 342x295x88 | 8561824 | AR IPW 1210 BT | IPW ablak, DB3 zár (átlátszó fedél) | M40x1,5 | 8818223 | GVPPA M40 | Nyomás kiegyenlítő (IP 68, szürke) 18 mm | |
| 452x400x88 | 8561804 | AR IPW 1614 BT | IPW ablak, DB3 zár (átlátszó fedél) | ø8,5 mm | 4512189 | MB 12189 | Kondenzvíz levezető (IP 34) | |
| Megjegyzés: | - a
méretek külső
befoglaló méreteket
jelentenek mm-ben. - a méretekre klikkelve megjelenik a méretrajz egy külön ablakban. |
